Mixer cu intrare de jos vs Mixer cu intrare laterală: pe care ar trebui să-l alegeți?
Comparație rapidă: Mixer cu intrare de jos vs Mixer cu intrare laterală
A mixer cu intrare in jos este, în general, opțiunea mai puternică atunci când un proces necesită amestecare blândă, cu forfecare redusă într-un vas de dimensiuni mici până la mijlocii, în special în cazul în care designul igienic și curățarea ușoară sunt importante, cum ar fi procesarea produselor lactate, formularea produselor cosmetice și loturile de biotehnologie. Un mixer cu intrare laterală este de obicei cel mai potrivit pentru rezervoarele mari de stocare și vasele de lichide în vrac, unde unitatea este montată prin peretele lateral al rezervorului, lângă partea de jos, pentru a menține solidele suspendate și pentru a amesteca volume mari fără a deschide acoperișul rezervorului. Alegerea corectă depinde de dimensiunea rezervorului, de vâscozitatea produsului, de cerințele de igienă și de modul în care vasul este accesat pentru service.
Înainte de a aprofunda detaliile de proiectare, iată un scurt rezumat al momentului în care fiecare configurație tinde să aibă sens în operațiunile zilnice ale fabricii.
- Alegeți o mixer cu intrare de jos pentru lichide cu vâscozitate scăzută spre medie în vase care necesită curățare frecventă sau manipulare sanitară.
- Alegeți o side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Luați în considerare spațiul de podea al rezervorului, spațiul liber și accesul la întreținerea etanșării înainte de a finaliza oricare dintre configurații.
- Ambele configurații pot ajuta la menținerea solidelor suspendate, dar rotorul ideal și unghiul de montare depind de lotul specific și geometria rezervorului.
Ce este un mixer cu intrare de jos ( Mixer de alimentare de jos ) și Cum funcționează
A mixer cu intrare in jos , numit uneori agitator cu intrare inferioară sau mixer montat pe jos, este instalat prin podeaua unui rezervor, mai degrabă decât prin capacul superior sau peretele lateral. Motorul și ansamblul etanșării mecanice sunt poziționate dedesubt sau direct la podeaua rezervorului, conectându-se la un arbore relativ scurt care se extinde în vas unde rotorul se rotește lângă bază. Deoarece lungimea arborelui este mai scurtă decât într-un aranjament tipic cu intrare superioară, configurația mixerului cu intrare inferioară tinde să reducă sarcina de încovoiere și vibrațiile pe arbore și lagăre în timpul funcționării continue.
Deoarece rotorul trage și circulă materialul direct în sus de la podeaua rezervorului, unii ingineri de proces se referă, de asemenea, la acest echipament ca fiind un mixer de alimentare de jos , deoarece acțiunea de amestecare alimentează și redistribuie efectiv lotul de la fundul vasului către suprafață. În operațiunile continue sau semi-continue, o configurație de agitator montată în jos menține rotorul aproape de podeaua vasului, ceea ce permite amestecarea constantă lângă baza rezervorului, unde este cel mai probabil să apară sedimentarea.
Componente tipice ale mixerului cu intrare in jos
- Motor cu acționare directă sau cu angrenaje reduse montat sub podeaua rezervorului
- Carcasă de etanșare mecanică în punctul în care arborele pătrunde în rezervor
- Arborele de antrenare scurt care conectează motorul la rotor
- Rotor cu forfecare redusă conceput pentru amestecare blândă sau suspendare a solidelor ușoare
- Flanșă de montare care fixează ansamblul pe podeaua rezervorului
Acest aranjament compact este un motiv comun a mixer cu intrare de jos este selectat pentru instalațiile în care spațiul pe podea din jurul rezervorului este limitat și un ansamblu de antrenare înalt montat în partea superioară ar fi nepractic.

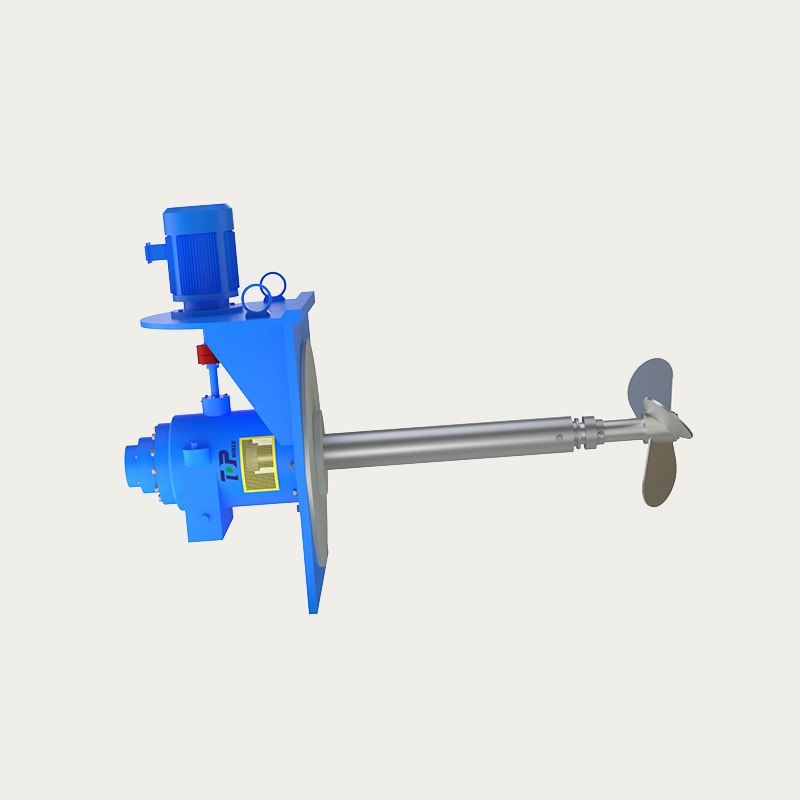

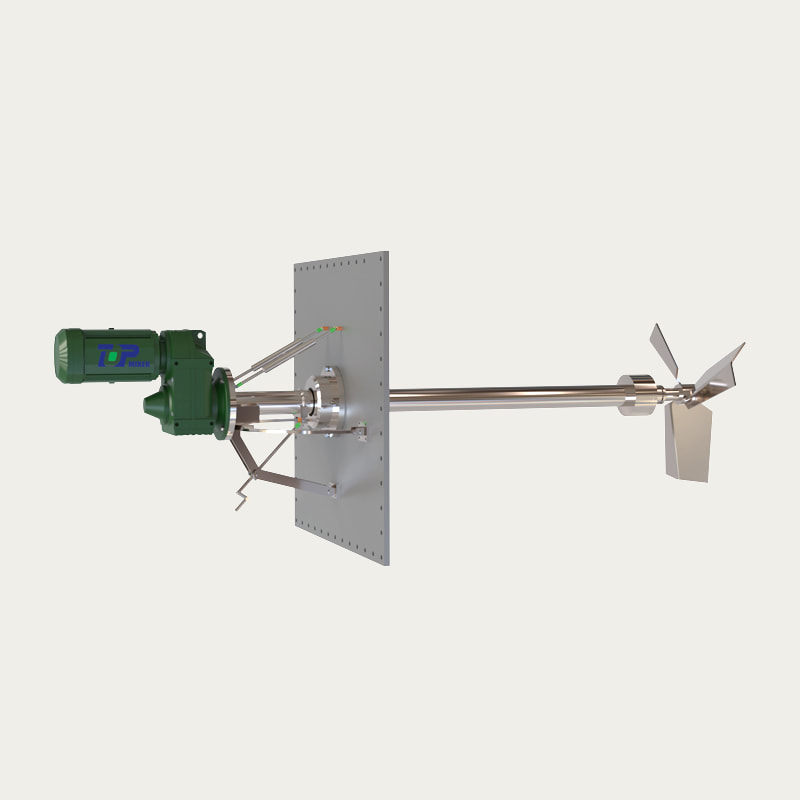

Ce este un mixer cu intrare laterală
Un mixer cu intrare laterală este montat prin peretele lateral al unui rezervor, poziționat de obicei lângă treimea inferioară a vasului și înclinat ușor în jos, astfel încât rotorul să direcționeze fluxul peste podeaua rezervorului și în sus de-a lungul peretelui opus. Această configurație evită nevoia de a pătrunde în acoperișul sau podeaua rezervorului, motiv pentru care mixerele cu intrare laterală sunt utilizate pe scară largă pe rezervoarele mari de depozitare și amestecare, unde capacul superior poate fi deja ocupat de alte fitinguri, manometre sau trape de acces.
Deoarece unitatea de antrenare se află în afara rezervorului, pe peretele lateral, accesul de întreținere pentru motor și etanșare este de obicei posibil fără golirea completă a vasului, ceea ce este un avantaj practic pentru rezervoarele foarte mari, unde scurgerea necesită timp. Mixerele cu intrare laterală sunt asociate în mod obișnuit cu aplicații de stocare în vrac, cum ar fi rezervoarele chimice mari, bazinele de apă uzată și alte vase de mare volum, mai degrabă decât rezervoarele mici de procesare sau sanitare.
Aplicații tipice pentru mixer cu intrare laterală

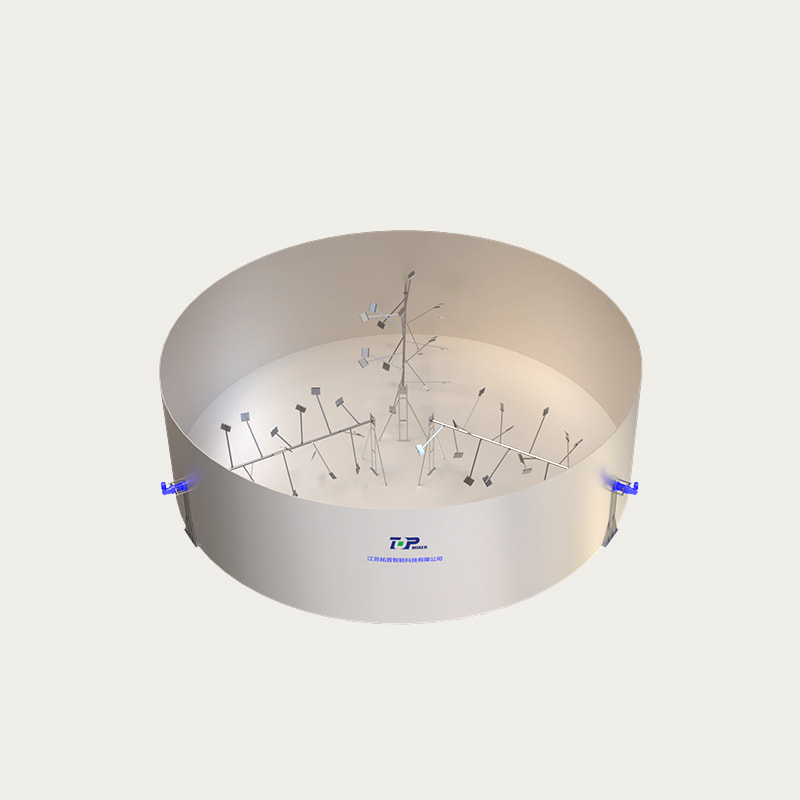

- Rezervoare de stocare cu diametru mare care necesită amestecare în vrac
- Rezervoare unde acoperișul nu este ușor accesibil pentru o unitate cu intrare de sus
- Aplicații în care prevenirea sedimentării pe o suprafață mare a podelei rezervorului este scopul principal
- Nave în care se preferă accesul extern de întreținere la unitatea de antrenare
Mixer cu intrare de jos vs Mixer cu intrare laterală: Tabel de comparație a caracteristicilor
Tabelul de mai jos rezumă caracteristicile tipice ale fiecărei configurații. Specificațiile reale variază în funcție de designul rezervorului, cerințele lotului și producătorul care furnizează echipamentul.
| Caracteristica | Mixer cu intrare de jos | Mixer cu intrare laterală |
|---|---|---|
| Locația de montare | Prin podeaua rezervorului | Prin peretele lateral, înclinat lângă partea de jos |
| Lungime tipică a arborelui | Scurt | Scurt to medium |
| Nivel de forfecare tipic | Scăzut | Scăzut to medium |
| Dimensiunea comună a rezervorului | Vase mici până la mijlocii | Rezervoare mari până la foarte mari |
| Acces de curatenie | Adesea simplu, acceptă sisteme închise | Accesibil din exteriorul peretelui rezervorului |
| Industrii tipice | Produse lactate, cosmetice, biotehnologie, rezervoare chimice selectate | Depozitare în vrac, rezervoare mari de produse chimice și de tratare a apei |
| Interval tipic de vâscozitate | Scăzut to medium viscosity | Scăzut to medium viscosity, large volume |
Caracteristici de performanță comparate
Dincolo de locația fizică de montare, cele două configurații tind să difere în ceea ce privește modul în care funcționează în raport cu mai multe considerente practice ale procesului. Graficul de mai jos prezintă o comparație relativă, ilustrativă, între patru factori discutați în mod obișnuit: controlul forfecării, ușurința de curățare, adecvarea pentru rezervoare mari și eficiența generală a amprentei.
Mixerele cu intrare inferioară tind să obțină un scor bun la controlul forfecării și ușurința de curățare, acesta fiind unul dintre motivele pentru care sunt preferate pentru formulările delicate, sanitare sau sensibile la forfecare. Mixerele cu intrare laterală tind să obțină un scor mai bun la adecvarea rezervorului mare, deoarece montarea lor pe peretele lateral acceptă amestecarea în vrac pe diametre mari de rezervor, fără a necesita un ansamblu înalt montat în partea superioară.
Structura mixerului cu intrare de jos explicată
Ilustrația de mai jos conturează structura generală a unei instalații tipice de mixer cu intrare inferioară, arătând modul în care motorul, etanșarea, arborele și rotorul se raportează la podeaua rezervorului.
Citirea aspectului mixerului de intrare de jos
În acest aspect, motorul se află sub rezervor, conectat printr-un arbore de antrenare scurt care trece printr-o etanșare mecanică la podeaua rezervorului. Flanșa de montare fixează întregul ansamblu pe vas, iar rotorul se rotește chiar în interiorul rezervorului, lângă bază, circulând lichidul de proces în sus prin lot. Această structură strâns cuplată este o caracteristică definitorie a a mixer cu intrare de jos și face parte din motivul pentru care echipamentul tinde să necesite mai puțin spațiu vertical decât alternativele de top.
Unde sunt folosite mixere cu intrare inferioară și mixere cu intrare laterală
Mixerele cu intrare de jos apar frecvent în industriile care apreciază designul igienic, acțiunea blândă de amestecare și amprenta compactă. Mixerele cu intrare laterală, pe de altă parte, sunt mai strâns asociate cu nevoile de depozitare în vrac și de amestecare în volum mare. Diagrama coloane de mai jos ilustrează un model general de utilizare non-exact în sectoarele comune.
The mixer cu intrare in jos for chemical tanks este o opțiune practică în vasele de amestecare, neutralizare și reacție unde este preferată amestecarea blândă, iar accesul montat pe podea simplifică întreținerea de rutină. În mod similar, a mixer cu intrare in jos for storage tanks este adesea selectat atunci când spațiul de podea este limitat și accesul de sus la vas este restricționat de conducte, platforme sau alte echipamente fixe. Între timp, configurațiile cu intrare laterală rămân comune în rezervoarele foarte mari de tratare a apei și de stocare a substanțelor chimice în vrac, unde prioritatea este păstrarea unui volum mare de lichid amestecat uniform.
Considerații privind vâscozitatea, suspensia solidelor și dimensiunea lotului
Dimensiunea rezervorului și vâscozitatea produsului sunt doi dintre cei mai practici factori atunci când se compară a mixer cu intrare in jos cu un mixer cu intrare laterală. Graficul cu linii de mai jos arată o tendință generală a modului în care adecvarea tinde să se schimbe pe măsură ce dimensiunea rezervorului crește, pe baza modelelor tipice de inginerie de proces.
În general, un mixer cu intrare inferioară tinde să rămână o potrivire puternică pe măsură ce dimensiunea rezervorului trece de la mic la mediu, în timp ce un mixer cu intrare laterală devine din ce în ce mai practic pe măsură ce diametrul rezervorului crește foarte mare, în principal pentru că montarea pe peretele lateral evită necesitatea unui ansamblu de antrenare înalt și simplifică accesul extern de întreținere pe vasele supradimensionate.
Comparație multifactorială
Graficul radar de mai jos reunește mai mulți factori simultan, comparând controlul forfecarea, ușurința de curățare, adecvarea la volum mare, accesul la instalare, potrivirea procesului sanitar și eficiența amprentei pentru ambele configurații.
Luate împreună, aceste comparații sugerează că a mixer cu intrare de jos tinde să conducă în controlul forfecării, ușurința de curățare și potrivirea procesului sanitar, în timp ce un mixer cu intrare laterală tinde să conducă la adecvarea la volum mare. Niciuna dintre configurații nu este universal mai bună pentru fiecare factor, motiv pentru care potrivirea tipului de mixer la rezervorul și procesul specific este abordarea practică.
Diferențele de curățare și întreținere
Planificarea întreținerii de rutină depinde adesea în mare măsură de locul în care se află antrenamentul și etanșarea mixerului în raport cu rezervorul și spațiul din jurul podelei.
- Un mixer cu intrare in jos plasează etanșarea pe podeaua rezervorului, ceea ce poate sprijini funcționarea în sistem închis și reduce șansa de expunere a produsului în timpul ciclurilor de curățare de rutină.
- Un mixer cu intrare laterală plasează etanșarea pe peretele lateral al rezervorului, permițând tehnicienilor să întrețină unitatea de antrenare și să etanșeze din exteriorul rezervorului, fără a fi nevoie să acceseze zona de sub vas.
- Instalațiile mixerelor cu intrare in jos beneficiază adesea de o mică groapă de întreținere sau de spațiu accesibil sub rezervor pentru întreținerea motorului și a carcasei de etanșare.
- Instalațiile mixerelor cu intrare laterală necesită de obicei spațiu liber de-a lungul peretelui lateral al rezervorului, mai degrabă decât sub vas, ceea ce poate simplifica planificarea aspectului în unele facilități.
Ambele configurații pot fi proiectate cu etanșări mecanice care acceptă intervale de service relativ lungi, deși programul de întreținere real depinde de produsul procesat, temperatura de funcționare și cât de des este curățat rezervorul între loturi.
Cum să alegeți între un mixer cu intrare de jos și un mixer cu intrare laterală
Următorii pași descriu un mod practic de a lucra prin decizia pentru un anumit rezervor și proces.
- Confirmați dimensiunea și forma rezervorului, deoarece rezervoarele de stocare în vrac cu diametru mare tind să favorizeze un mixer cu intrare laterală, în timp ce vasele de proces de dimensiuni mici până la mijlocii preferă adesea un mixer cu intrare de jos.
- Examinați vâscozitatea produsului și sensibilitatea la forfecare, deoarece formulările cu forfecare scăzută din produse lactate, cosmetice sau aplicații biotehnologice beneficiază de obicei de un mixer cu intrare de jos.
- Verificați spațiul disponibil pe podea de sub rezervor față de spațiul de-a lungul peretelui lateral al rezervorului, deoarece acest lucru determină adesea ce stil de montare este practic din punct de vedere fizic.
- Luați în considerare frecvența de curățare și cerințele de igienă, deoarece malaxorele cu intrare inferioară sunt frecvent selectate pentru medii de procesare închise, sanitare.
- Evaluați nevoile de acces pentru întreținere, inclusiv dacă rezervorul poate fi golit cu ușurință pentru service sau dacă este preferat accesul extern pe pereții laterali.
- Discutați despre tipul rotorului și detaliile de montare cu un furnizor calificat de echipamente de amestecare care poate revizui lotul specific, desenul rezervorului și obiectivele procesului.
Despre echipamentul Wuxi Top Mixer: Un producător de mixere cu intrare de jos
Wuxi Top Mixer Equipment Co., Ltd. a fost înființată în 2003, cu baza de producție situată în zona economică a Deltei râului Yangtze din Wuxi. Ca a mixer cu intrare in jos manufacturer , compania se concentrează pe echipamente de amestecare a fluidelor, a pulberii și a nămolului, acoperind cercetarea, proiectarea și producția pentru o serie de industrii de proces. Organizația este structurată în jurul unor divizii dedicate, inclusiv o divizie de amestecare a pulberilor și nămolului, o divizie de energie din biomasă și protecția mediului, o divizie de produse alimentare și farmaceutice și o divizie de amestecare chimică fină, care permite echipelor de inginerie să se concentreze asupra cerințelor specifice fiecărei zone de aplicare.
Compania proiectează și construiește sisteme de amestecare cu intrare de jos alături de alte configurații de amestecare pentru rezervoarele utilizate în procesarea alimentelor, amestecarea chimică și setările industriale conexe. Produsele sunt furnizate clienților din China continentală, precum și piețelor internaționale, inclusiv regiuni din America de Nord, Europa și Asia de Sud-Est, susținute de o echipă de ingineri cu experiență care lucrează direct cu clienții cu privire la desenele rezervoarelor, condițiile procesului și selecția mixerului.
Întrebări frecvente
| Î1: Ce este un mixer cu intrare de jos Un mixer cu intrare inferioară este un dispozitiv de amestecare industrial instalat prin podeaua unui rezervor, cu arborele rotorului intrând de jos, mai degrabă decât prin peretele superior sau lateral. Acest design susține funcționarea cu antrenare directă și amestecarea blândă, cu forfecare redusă în vasele de proces. | Î2: Ce este un agitator cu intrare de jos Un agitator cu intrare in jos se referă la aceeași categorie de echipamente ca un mixer cu intrare in jos, cu arborele agitatorului și rotorul montate la baza rezervorului. Termenul agitator este folosit în mod obișnuit interschimbabil cu mixer în ingineria proceselor. |
| Î3: Cum funcționează un mixer cu intrare de jos Motorul și ansamblul de etanșare se află sub sau la podeaua rezervorului, conectându-se la un arbore scurt care se extinde în vas unde rotorul se rotește. Acest aranjament cu cuplare strânsă poate reduce vibrațiile în comparație cu arborele de intrare superioară mai lungi. | Î4: Pentru ce este folosit un mixer montat în jos Un mixer montat în partea inferioară este utilizat în mod obișnuit pentru amestecarea, omogenizarea și prevenirea depunerii solidelor în lichide cu vâscozitate scăzută până la medie, de obicei în aplicații lactate, cosmetice și biotehnologie. |
| Î5: Care sunt avantajele unui mixer cu intrare de jos Avantajele comune includ amprenta compactă, acces simplu la curățare, amestecarea cu forfecare redusă pentru formulări delicate și compatibilitatea cu sistemele de rezervoare închise și nevoile reduse de înălțime. | Î6: Unde sunt folosite mixerele cu intrare de jos Acestea sunt utilizate în procesarea produselor lactate, producția de alimente și băuturi, producția de cosmetice, biotehnologie și rezervoare selectate de procesare chimică care au nevoie de acces montat pe podea. |
| Î7: Mixer cu intrare de jos versus mixer cu intrare de sus Un mixer cu intrare de sus intră de sus cu un arbore mai lung și un suport montat pe acoperiș, în timp ce un mixer cu intrare inferioară intră din podea cu un arbore mai scurt și cerințe reduse de înălțime. | Î8: Mixere cu intrare de jos versus cu intrare laterală Un mixer cu intrare inferioară pătrunde în podeaua rezervorului și se potrivește nevoilor de amestecare mai mici și blânde, în timp ce un mixer cu intrare laterală pătrunde în peretele lateral din apropierea fundului și se potrivește rezervoarelor mari de stocare în vrac. |
| Q9: Este un mixer cu intrare de jos potrivit pentru lichide cu vâscozitate ridicată Mixerele cu intrare in jos sunt, în general, mai potrivite pentru lichidele cu vâscozitate scăzută și medie. Produsele cu vâscozitate mai mare necesită adesea o revizuire suplimentară a rotorului și a puterii alături de această configurație. | Q10: Un mixer cu intrare de jos poate suspenda solide? Da, un mixer cu intrare in jos poate ajuta la menținerea în suspensie a solidelor de densitate ușoară până la moderată, în special în rezervoarele cu fund rotunjit sau înclinat care susțin fluxul uniform de la rotor lângă podea. |
