Ghid de cumpărare a mixerelor de top: tot ce trebuie să știe inginerii

Ce a Mixer cu intrare de sus Face și când inginerii ar trebui să specifice unul

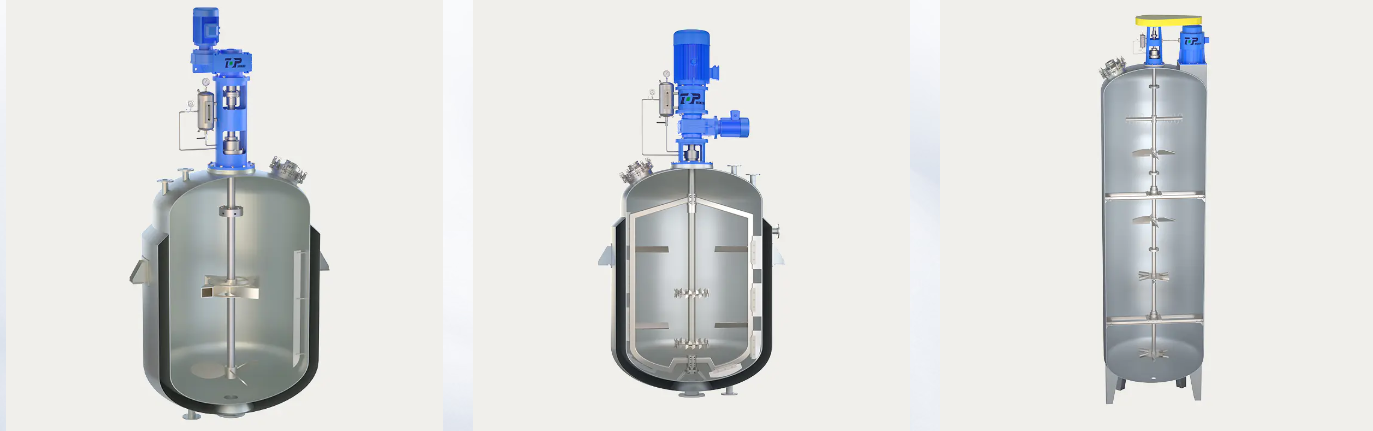

A Mixerul cu intrare superioară este un ansamblu agitator montat printr-o deschidere din partea superioară a unui rezervor sau a unui vas , cu un arbore vertical care curge în fluidul de proces și unul sau mai multe rotoare scufundate în lichid. Motorul de antrenare și reductorul de viteze se află deasupra acoperișului rezervorului sau pe o punte de sprijin, rotind arborele de sus, mai degrabă decât din lateral sau de jos. În multe documente de achiziție și fișe de date mecanice, același echipament este etichetat mixer cu alimentare superioară, un termen care subliniază modul în care fluxurile de material, pulbere sau aditivi intră adesea în vas de sus, în timp ce rotorul amestecă conținutul de mai jos.

Pentru inginerii care compară configurațiile de agitare, răspunsul scurt este următorul: un mixer cu intrare de sus este, în general, configurația care specifică când un rezervor conține mai mult de câteva mii de litri, când procesul necesită mai mult de o treaptă de rotor de-a lungul arborelui, când este necesar accesul complet la fundul rezervorului pentru alte duze sau echipamente de curățare sau când vâscozitatea fluidului și încărcarea cu solide variază în timpul unui ciclu larg de încărcare. Mixerele cu intrare laterală și cu intrare inferioară rămân utile în ferestrele de aplicații mai înguste, dar familiile cu intrare superioară și cu alimentare superioară acoperă cea mai mare parte din amestecarea industrială generală, amestecarea rezervoarelor de stocare și sarcinile de agitare a reactoarelor.

Secțiunile de mai jos parcurg logica de dimensionare, selecția rotorului, alegerile materialelor, practicile de montare și planificarea întreținerii de care au nevoie în mod obișnuit inginerii înainte de a finaliza specificațiile mixerului de vârf pentru un rezervor chimic, un bazin de apă uzată, un vas de alimentare sau un rezervor de stocare a apei în vrac.

Mixer cu intrare de sus, Mixer cu alimentare de sus , și Termenenii înrudiți explicați

Documentele de achiziție pentru echipamentele de amestecare folosesc mai mulți termeni care se suprapun, iar inginerii nou la un proiect presupun uneori că se referă la mașini diferite atunci când nu o fac. Tabelul de mai jos rezumă modul în care terminologia este aplicată în mod obișnuit în desenele mecanice, documentele de licitație și manualele de întreținere.

În practică, un inginer de achiziții va vedea toți cei patru termeni folosiți aproape interschimbabil în cadrul aceleiași cereri de ofertă. Ceea ce contează mai mult decât eticheta este detaliul mecanic de bază: lungimea arborelui, treptele rotorului, tipul de etanșare și ratingul flanșei de montare, toate acestea fiind acoperite în secțiunile care urmează.

Cum funcționează un mixer industrial cu intrare superior: componente de bază

Un mixer industrial cu intrare superior este construit dintr-un set mic de componente care se repetă în aproape orice dimensiune și aplicație. Înțelegerea fiecărei părți îi ajută pe ingineri să citească rapid o fișă de date mecanice și să identifice nepotriviri între cerințele procesului și hardware-ul propus.

Motor și reductor de viteze

Motorul furnizează putere de rotație și, deoarece amestecarea procesului necesită de obicei o viteză a arborelui mult mai mică decât o produce un motor standard, un reducător de viteze reduce viteza în timp ce înmulțește cuplul. Selectarea reductorului este una dintre cele mai importante decizii din întregul ansamblu, deoarece cuplul, nu cai putere brut, este ceea ce mișcă de fapt un fluid vâscos sau încărcat cu solide.

Arborele mixerului și cuplarea

Arborele transportă cuplul de la reductor în jos prin capacul rezervorului în fluid. Lungimea arborelui, diametrul și numărul de rulmenți de susținere depind toate de adâncimea lichidului și de frecvența naturală de bici a arborelui sub sarcină. Arborii lungi de pe rezervoarele înalte au adesea nevoie de un lagăr intermediar stabil pentru a evita rezonanța în apropierea vitezei de funcționare.

Configurații rotoare

Alegerea rotorului depinde de obiectivul de amestecare și de reologia fluidului. Tipurile comune includ:

• Turbine cu pale înclinate pentru amestecare generală și suspensie moderată de solide
• Rotoare cu hidrofoil pentru un flux în vrac eficient din punct de vedere energetic în fluide cu vâscozitate scăzută până la medie
• Turbine cu palete plate sau stil Rushton pentru dispersie de gaze și sarcini de forfecare mai mari
• Ancoră și rotoare elicoidale cu bandă pentru serviciul de amestecare cu rezervor de înaltă vâscozitate, unde fluidul abia se îndepărtează de perete

Flanșă de montare și etanșare arbore

Flanșa de montare transferă întreaga greutate și momentul de încovoiere al mixerului în structura rezervorului, astfel încât valoarea flanșei și modelul șuruburilor trebuie să se potrivească atât cu sarcina mixerului, cât și cu designul acoperișului rezervorului. Etanșarea arborelui, fie o simplă etanșare cu buză, o cutie de umplere sau o etanșare mecanică, menține lichidul de proces conținut și ține contaminarea exterioară departe de rezervoarele deschise.

Selectarea mixerului dreapta de sus: Parametrii de inginerie cheie

Înainte de a solicita o ofertă, un inginer adună de obicei o listă scurtă de parametri ai procesului. Geometria rezervorului, vâscozitatea fluidului, greutatea specifică și conținutul de solide determină împreună cuplul și puterea pe care trebuie să le furnizeze un mixer cu intrare superioară. , iar sărirea peste oricare dintre ele tinde să producă o mașină subdimensionată sau supradimensionată.

Pe măsură ce volumul rezervorului crește, puterea necesară a motorului crește odată cu acesta, dar nu în linie dreaptă, deoarece vasele mai mari rulează de obicei la o viteză mai mică a arborelui cu un cuplu proporțional mai mare. Tabelul de mai jos arată benzile de putere tipice ale motoarelor de referință ale inginerilor atunci când analizează un mixer cu intrare superioară sau un mixer cu alimentare superioară în raport cu volumul rezervorului.

Figura 1: Benzi de referință generale pentru puterea motorului mixerului cu intrare superioară față de volumul rezervorului. Puterea reală depinde de vâscozitate, greutate specifică și selecția rotorului.

Potrivirea vitezei de amestecare cu vâscozitatea fluidului pentru un mixer cu rezervor de înaltă vâscozitate

Viteza arborelui și vâscozitatea fluidului se mișcă în direcții opuse. Fluidele subțiri, asemănătoare apei, pot fi amestecate eficient la turații relativ mari, în timp ce pastele groase și nămolurile au nevoie de un amestecător cu rezervor cu vâscozitate ridicată, care funcționează la turații mici, cu un cuplu substanțial mai mare pentru a evita blocarea trenului de transmisie sau supraîncărcarea arborelui. Executarea prea rapidă a unui fluid vâscos irosește energie și crește forța de forfecare fără a îmbunătăți calitatea amestecului, în timp ce rularea unui fluid subțire prea lent prelungește timpul ciclului lotului fără beneficii.

Figura 2: Viteza scade în general pe măsură ce vâscozitatea crește, motiv pentru care cuplul, nu viteza, devine factorul de proiectare limitativ pentru fluidele groase.

Două numere fără dimensiuni ghidează această relație în practica ingineriei de amestecare: numărul Reynolds de amestecare, care compară forța de inerție cu forța vâscoasă din rezervor și numărul de putere, care leagă geometria rotorului de puterea absorbită la o viteză dată. Debitul tinde să rămână laminar la numere Reynolds scăzute, ceea ce înseamnă că o panglică elicoidală sau un rotor de ancorare care lucrează aproape de peretele rezervorului devine mult mai eficientă decât o turbină mică de mare viteză care altfel ar lăsa zonele stagnante neatinse.

Aplicații industriale ale mixerelor Top-Entry și Top-Feed

Mixerele cu intrare superioară și cele cu alimentare superioară apar într-o gamă largă de industrii de proces. Selecția specifică a rotorului, a etanșării și a materialului se schimbă de la o aplicație la alta, chiar dacă configurația de bază de montare rămâne aceeași.

Mixer cu intrare de sus pentru amestecarea în rezervor de substanțe chimice

În procesarea chimică, un mixer cu intrare de sus pentru funcționarea rezervorului chimic se ocupă de obicei de amestecarea reactivilor, rezervoarele de ajustare a pH-ului și vasele de reacție. Rezistența la coroziune și integritatea etanșării tind să conteze mai mult aici decât puterea brută, deoarece multe fluxuri chimice sunt agresive față de părțile udate standard din oțel carbon.

Mixer cu intrare de sus pentru tratarea apelor uzate

Un mixer cu intrare de sus pentru tratarea apelor uzate este instalat în mod obișnuit în bazinele de egalizare, rezervoarele de neutralizare și rezervoarele de dozare chimică la stațiile de epurare. Aceste unități funcționează de obicei continuu, astfel încât durabilitatea rulmentului și a etanșării în condiții de funcționare constantă devine un factor central de selecție.

Mixer cu intrare de sus pentru amestecarea namolului

Digestoarele anaerobe și rezervoarele de îngroșare se bazează pe un mixer cu intrare superior pentru amestecarea nămolului pentru a menține solidele în suspensie și pentru a preveni stratificarea. Serviciul cu nămol combină adesea vâscozitatea moderată cu solide abrazive, favorizând acoperirile robuste ale rotorului și un spațiu mai largi al arborelui.

Mixer cu intrare de sus pentru depozitarea rezervorului de apă

Instalațiile de stocare a apei potabile și de proces utilizează un mixer cu intrare superior pentru aplicațiile cu rezervoare de apă, în principal pentru a preveni stratificarea termică și pentru a menține reziduurile de dezinfectant distribuite uniform în volumul depozitat. Cerințele de putere aici sunt de obicei modeste, deoarece fluidul în sine este aproape de vâscozitatea apei.

Mixer cu intrare de top pentru prelucrarea alimentelor

Un mixer de top pentru procesarea alimentelor acordă prioritate designului igienic, suprafețelor interne netede și materialelor care tolerează cicluri frecvente de spălare. Consistența lotului și controlul blând al forfecării contează la fel de mult ca și intensitatea amestecării brute în acest sector.

Alegerea materialului și a carcasei: Opțiuni din oțel inoxidabil și antiexplozie

Mixer cu intrare superioară din oțel inoxidabil

Un mixer cu intrare superioară din oțel inoxidabil este în general specificat atunci când fluidul de proces este corosiv, salin sau necesită un finisaj igienic al suprafeței. Alimentele și băuturile, produsele intermediare farmaceutice și liniile de procesare chimică fină se înclină spre părțile umede din inox, deoarece tolerează cicluri frecvente de spălare și curățare la locul lor, fără degradarea suprafeței.

Mixer cu intrare superioară rezistentă la explozie

Un mixer cu intrare superioară rezistent la explozie folosește o carcasă de motor etanșă și nominală, proiectată să conțină surse potențiale de aprindere atunci când mixerul funcționează într-o zonă în care se manipulează solvenți inflamabili, praf combustibil sau alte atmosfere periculoase. Inginerii care lucrează la aceste proiecte coordonează de obicei selecția carcasei cu studiul de clasificare a zonei al fabricii la începutul fazei de proiectare, deoarece tipul carcasei influențează dimensiunea cadrului motorului și aranjamentul de montare.

Compararea tipurilor de montare: Mixere cu intrare de sus, intrare laterală și intrare inferioară

Alegerea dintre tipurile de montare este una dintre primele decizii în aspectul unui sistem de amestecare. Un mixer industrial cu intrare superioară oferă, în general, cea mai largă flexibilitate în ceea ce privește dimensiunile rezervorului și sarcinile procesului, motiv pentru care rămâne alegerea implicită pentru majoritatea specificațiilor de mixer industrial de sarcină grea, deși configurațiile cu intrare laterală și intrare inferioară se potrivesc mai bine cu anumite aspecte în unele fabrici.

Figura 3: Comparație relativă între cinci factori practici, punctat pe o scară generală de referință de inginerie de cinci puncte, mai degrabă decât pe un standard fix.

Malaxoarele cu intrare laterală se pot potrivi cu rezervoare deschise foarte mari, unde un arbore de intrare superior ar trebui să fie nepractic de lung, iar malaxorele cu intrare inferioară se potrivesc ocazional în situații de înălțime redusă. Chiar și așa, un aranjament de agitator montat în partea de sus câștigă de obicei odată ce accesul la întreținere și fiabilitatea etanșării sunt cântărite alături de performanța de amestecare, deoarece componentele de antrenare rămân deasupra liniei de lichid și sunt accesibile fără golirea vasului.

Planificarea întreținerii și fiabilitatea pentru mixere montate în partea de sus

Planificarea fiabilității pentru un mixer montat în partea superioară se concentrează, în general, pe trei puncte de uzură: etanșarea arborelui, ungerea reductorului de viteze și hardware-ul de atașare a rotorului. Starea etanșării este de obicei primul lucru de verificat în timpul unei inspecții programate , deoarece o etanșare degradată apare adesea ca infiltrații de fluid în jurul flanșei de montare cu mult înainte de apariția oricăror simptome ale trenului de transmisie.

Figura 4: Puncte de referință generale ale intervalului de inspecție, ajustate în practică în funcție de ciclul de funcționare, abrazibilitatea fluidului și funcționarea continuă versus intermitentă.

Funcția continuă în serviciul cu apă uzată sau nămol tinde să scurteze aceste intervale în comparație cu rezervoarele intermitente, iar conținutul de solide abrazive accelerează uzura rotorului și a acoperirii arborelui, indiferent de tipul de montare. Înregistrarea tendințelor vibrațiilor și a stării uleiului cutiei de viteze în timp oferă o avertizare timpurie cu mult înainte ca o etanșare sau un rulment să se defecteze.

Instrucțiuni de instalare pentru sistemele de amestecare industriale de mare capacitate

Calitatea instalării are un efect direct asupra fiabilității pe termen lung a oricărui mixer industrial pentru sarcini grele, iar cele mai multe probleme de teren se regăsesc la unul dintre pașii următori care au fost grăbit sau omis în timpul punerii în funcțiune.

1. Confirmați că acoperișul rezervorului sau structura de susținere poate suporta întreaga greutate statică plus momentul încovoietor generat în timpul funcționării, nu doar greutatea uscată a malaxorului.
2. Verificați alinierea arborelui între ieșirea reductorului de viteză și cuplarea arborelui mixerului înainte de umplerea vasului, deoarece nealinierea sub sarcină este mult mai greu de corectat mai târziu.
3. Verificați jocul rotorului de la peretele și fundul rezervorului în raport cu toleranța de tragere, în special la vasele cu deflectoare interne sau bobine.
4. Strângeți toate șuruburile flanșei de montaj în ordinea și valoarea specificate, în loc să strângeți într-o singură trecere în jurul flanșei.
5. Efectuați un test inițial fără sarcină pentru a confirma direcția de rotație și verificați dacă există biciul arborelui înainte de a introduce fluidul de proces.
6. Înregistrați vibrațiile de bază și citirile consumului de curent odată ce mixerul funcționează în condiții normale de proces, deoarece aceste numere devin punctul de referință pentru verificările viitoare de întreținere.

Suportul structural merită o atenție deosebită în cazul proiectelor de modernizare, în care un acoperiș al rezervorului existent proiectat pentru un agitator mai ușor sau fără agitator poate avea nevoie de întărire înainte ca un mixer mai mare montat în partea de sus să poată fi instalat în siguranță.

Lucrul cu un producător de mixere cu intrare de top

Selectarea unui producător de mixere de top implică mai mult decât compararea unei fișe de date cu o cerință de proces. Suportul de inginerie în timpul fazei de specificare, abilitatea de a modela geometria rezervorului non-standard și accesul la experiența aplicațiilor în mai multe industrii, toate influențează cât de bine funcționează echipamentul final odată ce ajunge pe teren.

Wuxi Top Mixer Equipment Co., Ltd. este un exemplu de producător de agitatoare industriale cu o echipă de inginerie dedicată, care cuprinde echipamente de amestecare a fluidelor, a pulberii și a nămolului. Înființată în 2003, cu baza de producție în Wuxi, în regiunea industrială a Deltei râului Yangtze, compania își organizează activitatea în mai multe divizii de aplicații, inclusiv amestecarea pulberilor și suspensiilor, energiei biomasei și protecția mediului, procesarea intermediară alimentară și farmaceutică și amestecarea chimică fină. Acest tip de structură divizionară este comună în rândul producătorilor care deservesc o bază largă de clienți, deoarece geometria rotorului, tipul de etanșare și selecția materialului diferă substanțial între un rezervor de alimentare și un reactor chimic fin.

Atunci când inginerii evaluează un producător de mixere de vârf, câteva întrebări practice tind să apară la începutul conversației: producătorul poate modela viteza critică a arborelui pentru o înălțime nestandardă a rezervorului, poate furniza materiale pentru rotor potrivite cu o chimie neobișnuită a fluidului și poate sprijini punerea în funcțiune și depanarea odată ce unitatea este instalată. Producătorii cu experiență în sectoarele chimice, tratarea apei, alimentară și biomasă aduc, în general, un cadru de referință mai larg la aceste întrebări decât un furnizor care lucrează dintr-o singură configurație de catalog.

Întrebări frecvente

• Î1: Ce este un mixer cu intrare de top

  R: Este un agitator montat prin partea superioară a unui rezervor, cu arborele și rotorul extinzându-se în jos în fluidul de proces, în timp ce motorul și reductorul rămân deasupra vasului.

• Î2: Cum funcționează un mixer cu intrare de sus

  R: Motorul antrenează un reductor care scade viteza și crește cuplul, rotind un arbore vertical conectat la unul sau mai multe rotoare care creează modele de curgere în interiorul rezervorului pentru a amesteca sau suspenda conținutul.

• Î3: Ce este un mixer cu alimentare superioară

  R: Termenul descrie aceeași configurație montată în partea superioară, folosită adesea atunci când procesul implică alimentarea cu pulbere, aditiv sau lichide în vas de sus, în timp ce rotorul amestecă amestecul.

• Q4: Ce este un agitator industrial

  R: Este un termen general pentru echipamentul care creează mișcare în interiorul unui rezervor sau vas pentru a amesteca fluide, a suspenda solide sau a menține temperatura și compoziția uniforme pe parcursul unui lot de proces.

• Î5: Ce este agitarea rezervorului

  R: Agitarea rezervorului se referă la procesul mecanic de creare a fluxului în interiorul unui vas, de obicei printr-un rotor rotativ, pentru a obține uniformitatea amestecării, suspensiei, transferului de căldură sau reacției.

• Î6: Cum aleg mixerul potrivit pentru rezervorul meu

  R: Începeți cu geometria rezervorului, vâscozitatea fluidului, greutatea specifică și conținutul de solide, apoi potriviți cuplul și tipul rotorului acelor parametri înainte de a selecta puterea motorului și configurația de etanșare.

• Î7: Care este diferența dintre un mixer cu intrare de sus și un mixer cu intrare laterală

  R: Un mixer cu intrare superioară se montează prin partea superioară a rezervorului cu unitatea deasupra liniei de lichid, în timp ce un mixer cu intrare laterală se montează prin peretele rezervorului, lângă partea de jos, ceea ce se potrivește cu anumite dispoziții mari de rezervor deschise.

• Î8: Poate un mixer cu intrare superioară să gestioneze fluide cu vâscozitate ridicată

  R: Da, cu rotorul potrivit, cum ar fi o ancoră sau un design elicoidal și un reductor dimensionat pentru viteză mică și cuplu mare, o configurație de mixer cu rezervor cu vâscozitate ridicată poate gestiona eficient fluidele groase.

• Î9: Ce industrii folosesc mixere de top

  R: Prelucrarea chimică, tratarea apelor uzate, digestia nămolului, stocarea apei, procesarea alimentelor și a băuturilor și instalațiile de energie din biomasă folosesc în mod obișnuit mixere cu intrare superioară și cu alimentare superioară.

• Î10: Cât de des trebuie întreținut un mixer cu intrare de sus

  R: Intervalele de inspecție variază în funcție de ciclul de funcționare și de abrazibilitatea fluidului, dar multe unități de funcționare continuă sunt verificate pe un ciclu de aproximativ șase până la douăsprezece luni, cu etanșarea și starea uleiului de cutie de viteze ca puncte de control primare.

• Î11: Oferă un producător de mixere de vârf modele personalizate?

  R: Mulți producători, inclusiv Wuxi Top Mixer Equipment Co., Ltd., lucrează cu ingineri pentru a modela geometria rezervorului nestandard și pentru a ajusta lungimea arborelui, tipul rotorului și configurația etanșării în jurul procesului specific.

• Q12: Care este rolul reductorului de viteze într-un agitator montat în partea de sus

  R: Reductorul de viteză transformă viteza motorului în viteza inferioară a arborelui și cuplul mai mare pe care îl necesită majoritatea sarcinilor de amestecare, iar ratingul său determină în mare măsură câtă sarcină poate suporta mixerul în timpul funcționării.
